2021年1月30日，TPE材料廠家國豐橡塑接到來自重慶網(wǎng)友的詢問，有沒有硬度邵氏40D的TPE材料。硬度是熱塑性彈性體TPE所有物性中的基本，每個(gè)型號(hào)的TPE都有一個(gè)硬度數(shù)值。一般TPE都是采用邵氏A來測(cè)量，邵氏40D基本就是等于邵氏80A了。在TPE材料的硬度范圍內(nèi)也算是高硬度，也有很多網(wǎng)友會(huì)問：TPE材料硬度高嗎？TPE材料的硬度通常可以定做范圍在邵氏0-100A。

由于TPE材料是屬于改性材料，在操作過程中，工程師測(cè)量方式，配料失誤等都可能造成TPE材料的硬度出現(xiàn)誤差，作為專ye的TPE廠家來說，我們就應(yīng)該蔓引株求，找出根本原因并作出合理的改善。國豐橡塑總結(jié)了一下，出現(xiàn)誤差大概也就三點(diǎn)原因。

一、測(cè)試方式和測(cè)試樣片

1、樣板厚度尺寸

TPE材料硬度測(cè)試需要測(cè)試樣板的厚度在6.35mm,長(zhǎng)寬不小于35mm，并且表面平整。如果樣板厚度較標(biāo)準(zhǔn)試片厚度薄，則測(cè)量的硬度值偏大，進(jìn)而，做出來的TPE材料，硬度也偏大。

2、讀數(shù)時(shí)間

硬度計(jì)壓針接觸到TPE樣板表面，有即時(shí)讀數(shù)和延時(shí)（5秒）讀數(shù)兩種情形。因TPE是彈性材料，即時(shí)讀數(shù)測(cè)量的值會(huì)比延時(shí)讀數(shù)偏高，一般硬度偏高2~3度（A).一般的TPE材料的物性表，如果比較正規(guī)的話，如果是延時(shí)讀數(shù)，一般會(huì)備注延時(shí)時(shí)間。這點(diǎn)需要注意。

3、測(cè)量手法技巧

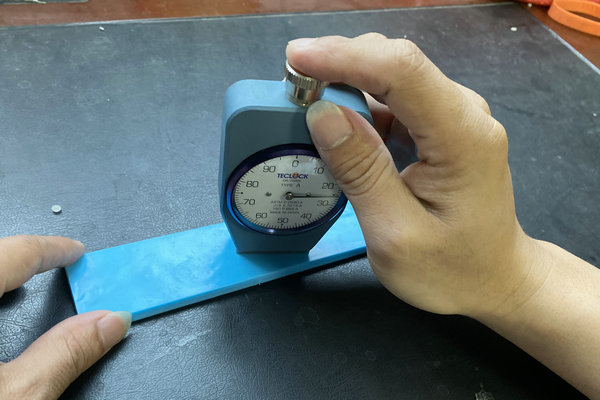

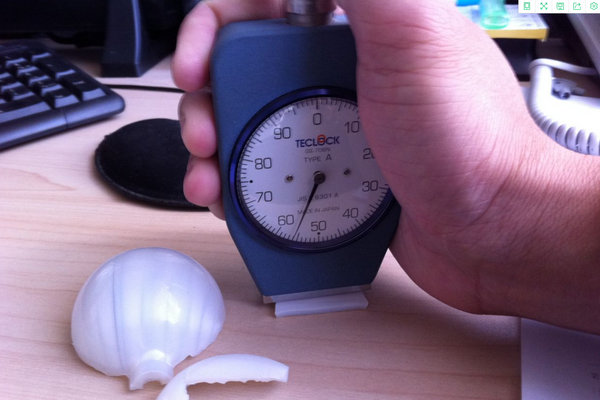

每個(gè)人測(cè)量的手法力度不同，測(cè)量值會(huì)有差別，測(cè)量時(shí)，壓針應(yīng)以90度角度垂直壓入樣板表面。力度適中。

二、生產(chǎn)配方和工藝失誤

TPE為含多種組分的復(fù)合材料。生產(chǎn)前的稱量環(huán)節(jié)，若容易導(dǎo)致材料硬度增大的組分稱量比例偏多，則TPE材料硬度偏高。一般硬度相差3度以內(nèi)，可以認(rèn)為是正常的硬度公差。

三、環(huán)境溫度

同一款材料，冬天會(huì)比夏天硬大概5度左右。因冬季氣溫較低，材料軟段發(fā)生部分結(jié)晶，致使材料柔彈性略有下降。

剛生產(chǎn)加工出來的TPE制品，建議充分冷卻（一般24小時(shí)后）再測(cè)量其硬度。因TPE作為熱塑性彈性體，其要完全結(jié)晶冷卻固化，周期較長(zhǎng)。若未完全冷卻，測(cè)量的制品硬度會(huì)比真實(shí)硬度偏軟。

針對(duì)TPE材料硬度高嗎這個(gè)問題，TPE還是屬于軟塑料范疇，我們做到zui高也就100來度了，對(duì)于其他通用塑料來說，也算比較軟的，例如ABS,PS,PET等，但是和PE,PP相比都已經(jīng)比較接近了。只要我們對(duì)工藝做到精益求精，生產(chǎn)過程對(duì)材料進(jìn)行不間斷的檢測(cè)，發(fā)現(xiàn)硬度有偏差及時(shí)改善，客戶收到TPE材料的時(shí)候每個(gè)批次基本都不會(huì)有什么誤差了。
